Hydroizolační problémy spojené s chybným založením přístavby

Zajímavou, leč dost drahou zkušenost získal jeden stavebník rodinného domu v obci blízko Prahy. Koupil si starší domek ve svahu, u kterého byla připravena základová deska pro zamýšlené rozšíření domu. Na okraji desky ke svahu stála v době koupě domu betonová opěrná zeď. Nový majitel využil základy pro novou přístavbu. Stalo se ale, že jeho představy o dispozici a půdorysných rozměrech přístavby se lišily od představ původního majitele. Podívejme se, jaké to způsobilo komplikace.

Článek vyšel také ve SBORNÍKU SEMINÁŘE 2019 (viz pdf).

Na severovýchodní a severozápadní straně, směrem ke svahu deska významně přesahuje půdorys přístavby, naopak jihozápadní stěna přístavby je již mimo betonovou desku a pro její založení byl realizován nový základový pas. Deska nebyla nijak upravována. Nový majitel, stavebník přístavby, si vzpomíná, že povrch desky se svažoval od severu k jihu a byl značně nerovný. Na pozemku je velmi nepropustná jílovitá půda.

Původní část domu byla částečně podsklepena. Do sklepa se původně scházelo po schodišti navazujícím na domovní schodiště, na schodišti bylo větrací okénko. Při rekonstrukci domu byl přístup do sklepa z domu zrušen, nyní se do sklepa vchází venkovními schody a dveřmi z venku. V suterénu po realizaci přístavby nezbylo žádné okno ani jiný způsob větrání. Starý sopouch komína byl zakryt novými povrchovými úpravami.

Stěny přístavby byly realizovány z pórobetonových tvárnic, celý dům je zateplen ETICS s tepelnou izolací z polystyrenu. Povrchy vnitřních stěn jsou obloženy sádrokartonovými deskami lepenými PUR pěnou, a to i v suterénu.

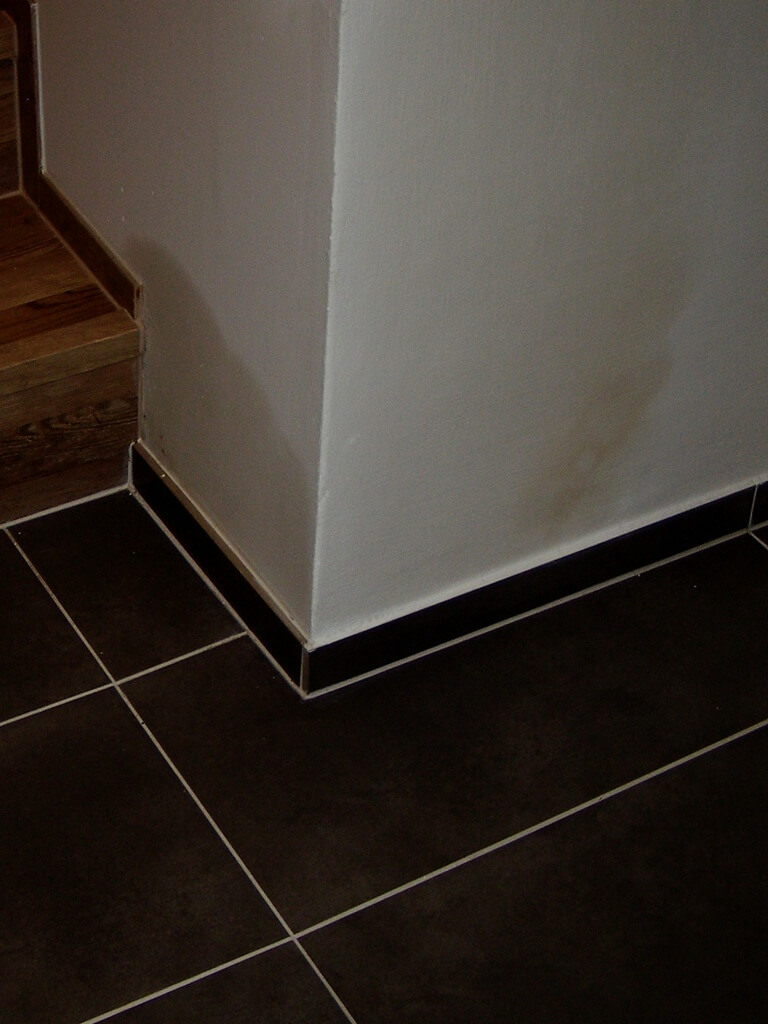

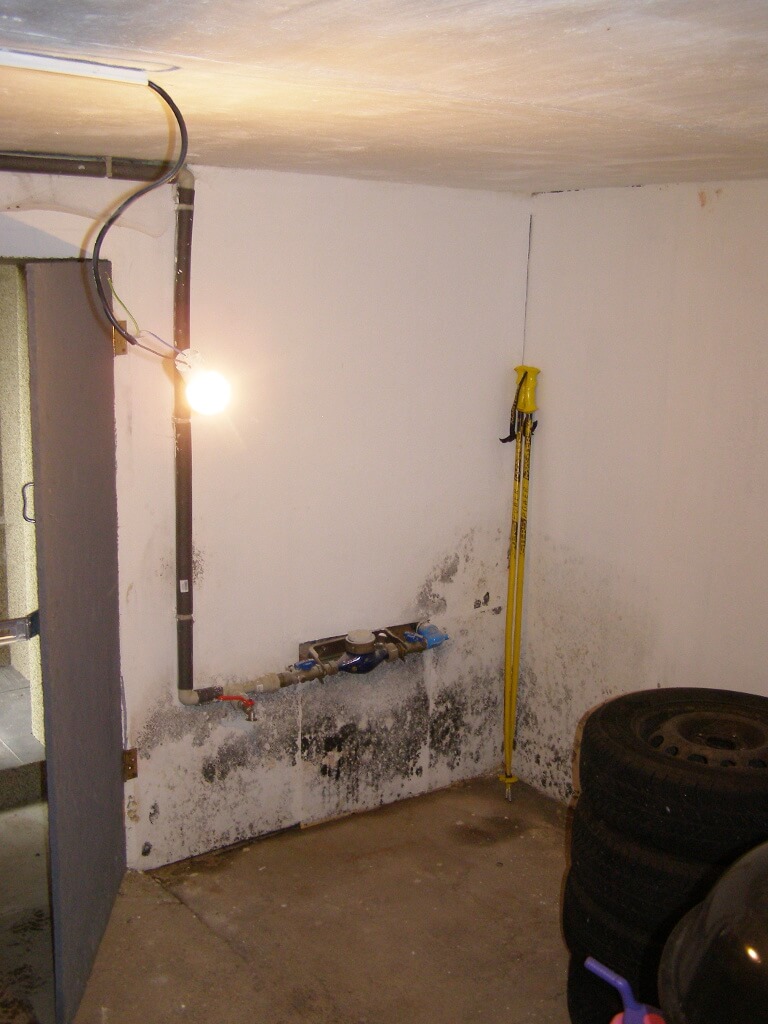

V přízemí domu se po letních deštích v roce 2016 lokálně projevily vlhkostní poruchy na stěnách nad podlahou (foto 01), některé dokonce byly provázeny rozvojem plísní. Ještě horší situace byla v suterénu. Ten sice byl vlhký i před rekonstrukcí, ale nový rozsah vlhkých a plesnivých povrchů majitele domu překvapil (foto 02).

01

02

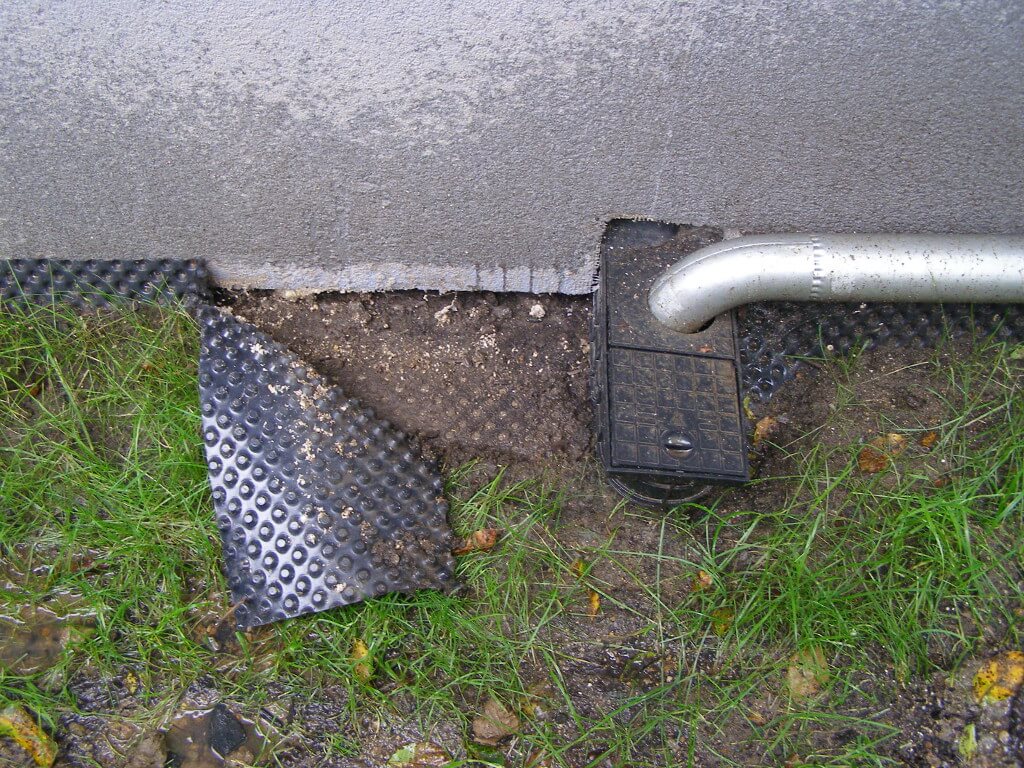

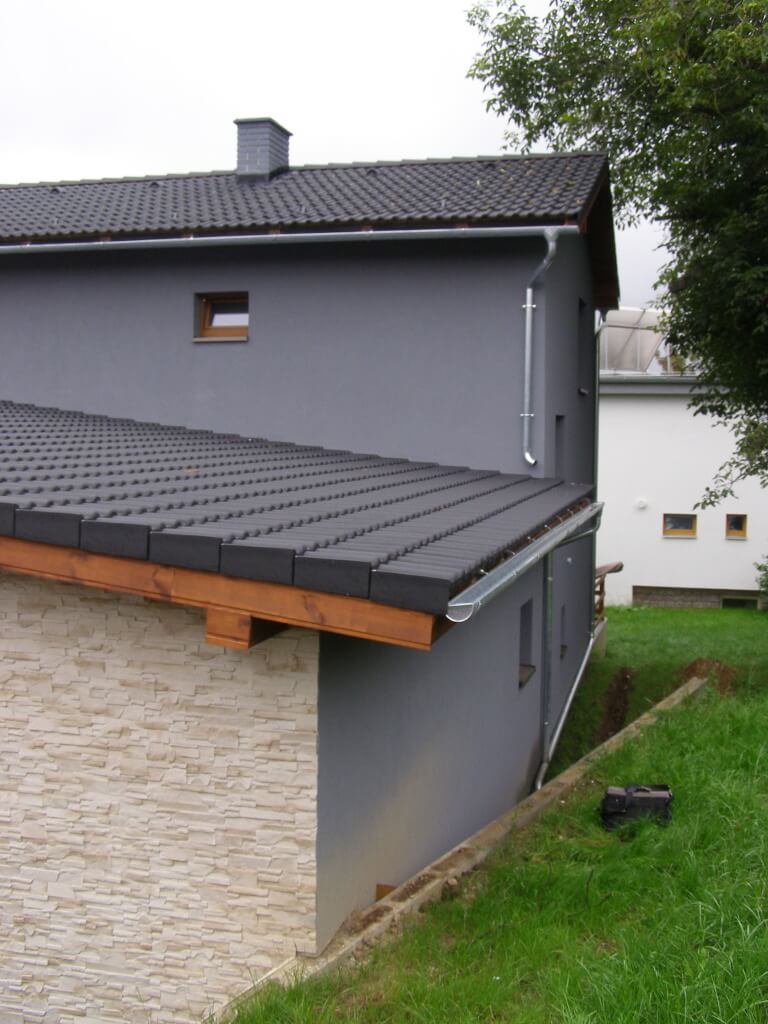

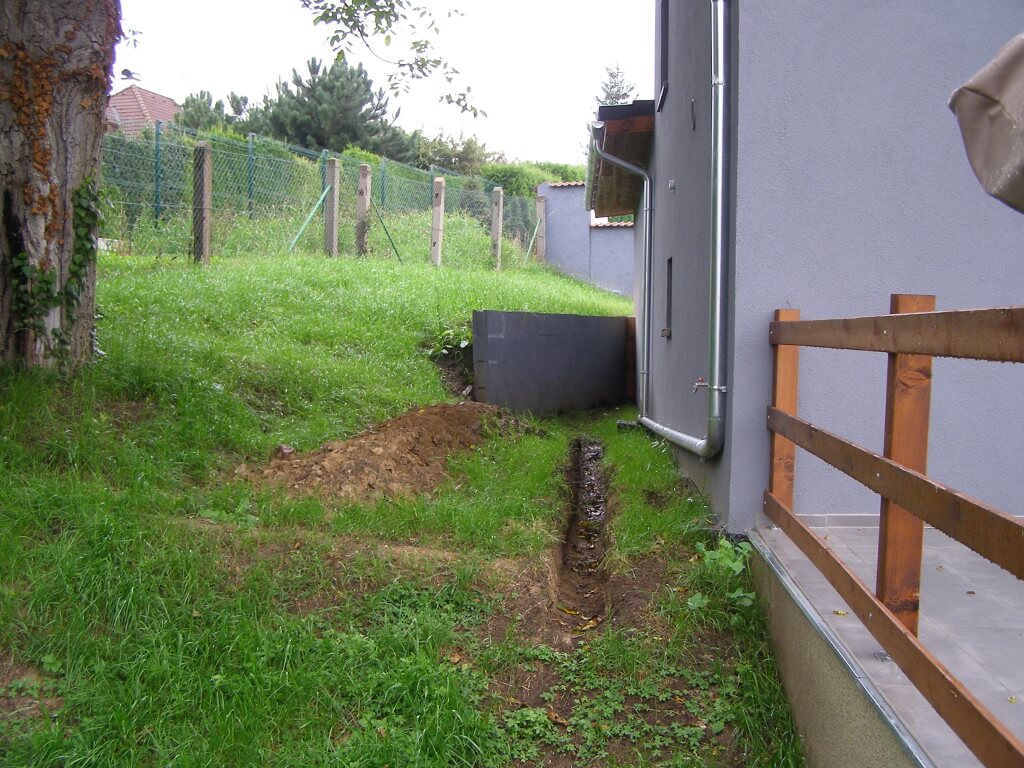

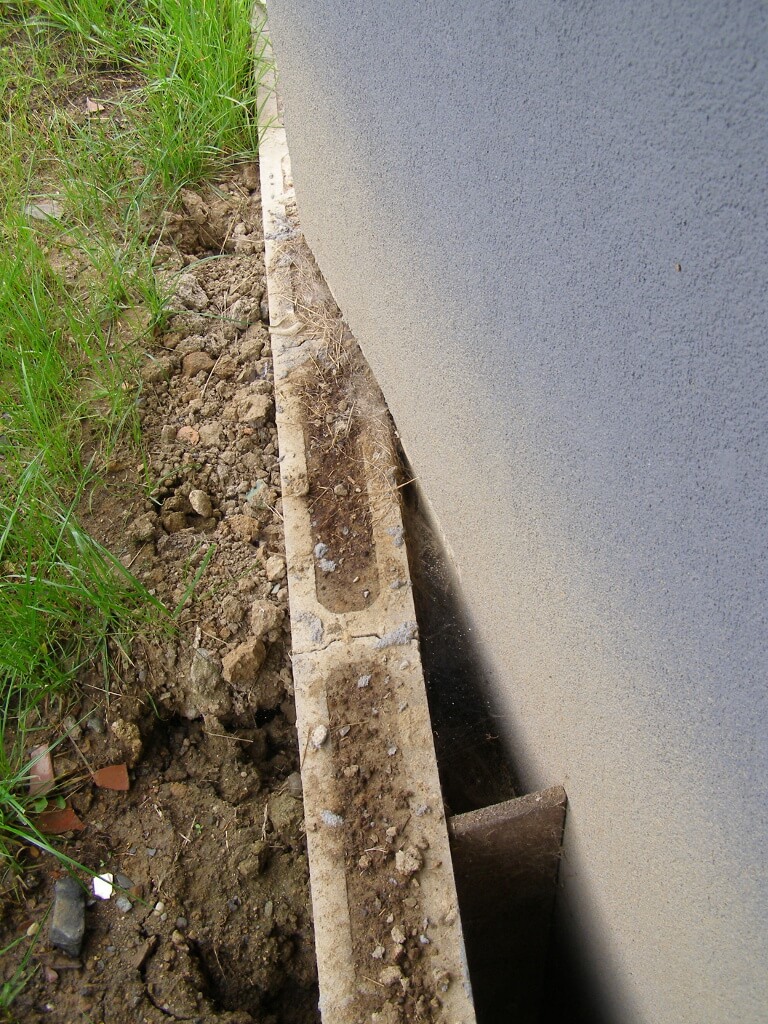

U svahu byla realizována nová opěrná stěna z betonových tvárnic ztraceného bednění zalitých betonem. Stěna není rovnoběžná s žádnou stranou domu, dotýká se severního rohu pórobetonové nosné stěny přístavby. Přerušila tak zateplení stěny (foto 03 a 04). Původní opěrná stěna zůstala skryta v zemině nasypané za novou opěrnou stěnou. Mezi stěnou přístavby a novou opěrnou stěnou vznikla bezodtoková proláklina (foto 05). Při prohlídce po dešti bylo na trojúhelníkové ploše mezi opěrnou stěnou a domem mokro (foto 06). Na této ploše pod tenkým nánosem hlíny byl zjištěn povrch staré betonové desky. Zpod stěny na desce vyčnívá asfaltový pás s vložkou ze skleněné rohože. Je ukončen cca 20 cm od stěny. Asfaltový pás byl překryt úzkým pruhem nopové fólie. Zateplení stěny začíná cca 5 cm nad povrchem desky. Asfaltový pás nebyl napojen na svodové potrubí ani nebyl vytažen svisle na stěnu.

03

04

05

06

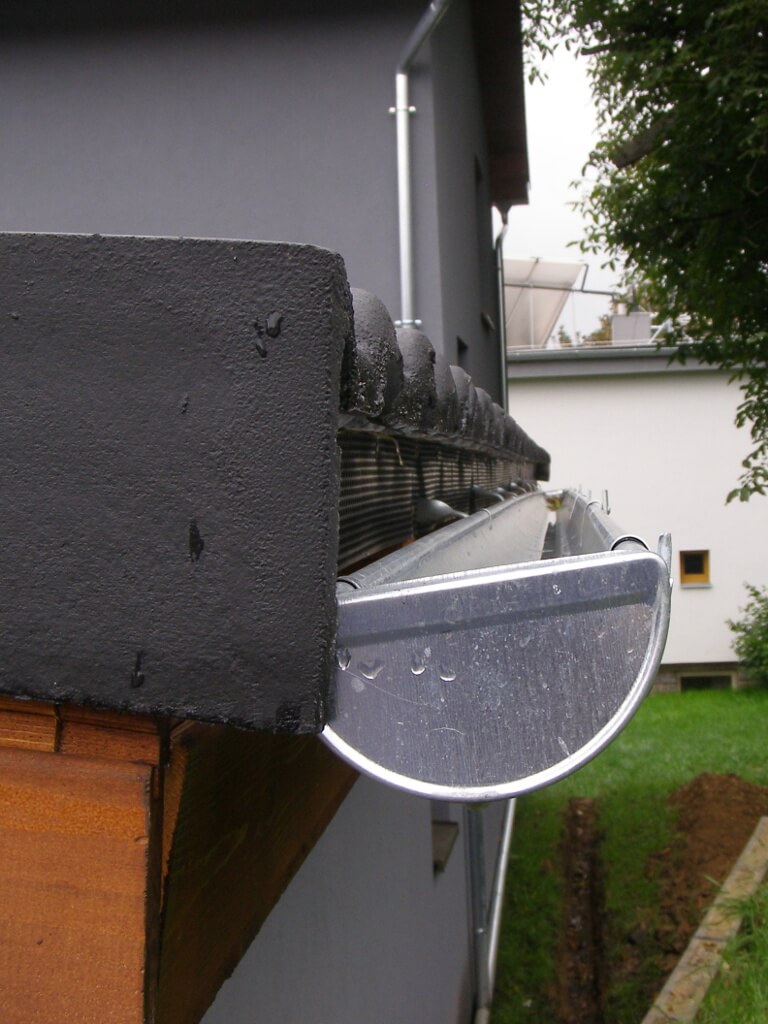

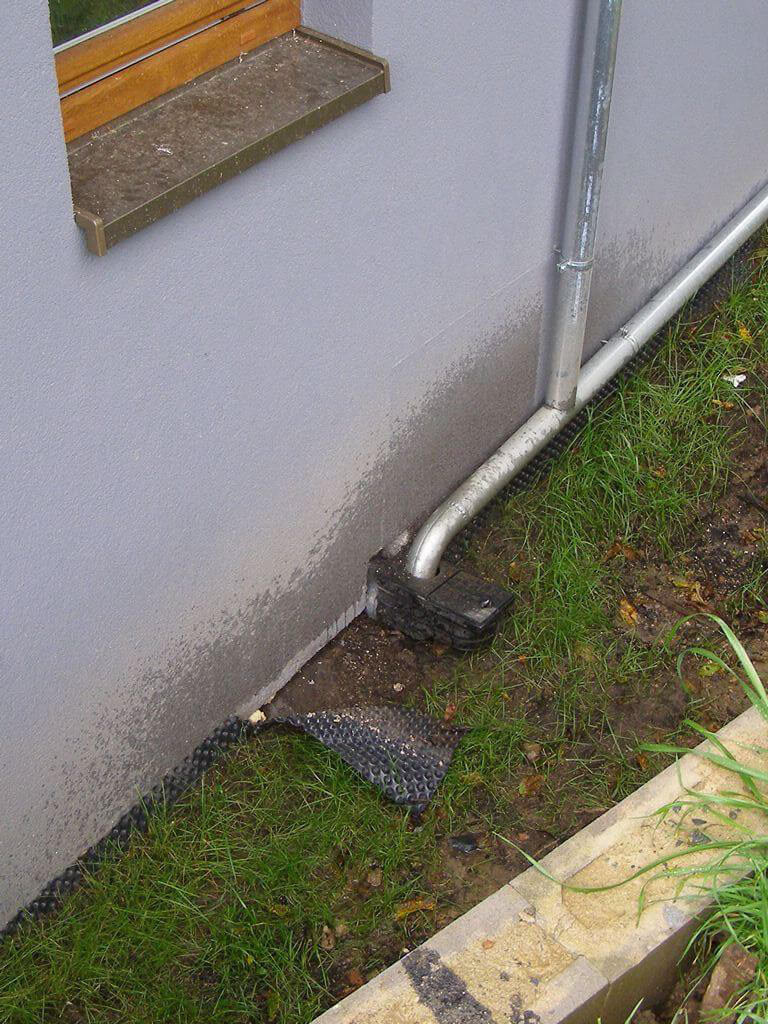

Zmíněnou plochu mezi opěrnou stěnou a domem „zásobovaly“ vodou hned tři zdroje: svah za domem, přetékající podokapní žlab a nejspíš i netěsné svodové potrubí u lapače splavenin. Navíc část svodového potrubí měla zcela nevhodný sklon (foto 05 a 07). Po málo nepropustném povrchu svahu za domem stéká k domu voda nejen z vlastního pozemku, ale i od sousedů. Výtok podokapního žlabu přístavby je právě nad problematickou proláklinou a na plochu střechy nad ním je vyústěno dešťové potrubí z vyšší původní části domu. U výtoku nebyl ochranný plech, který by bránil přetékání vody. Navíc žlab byl chybně osazen tak, že jeho vnitřní okraj byl níže než vnější a voda přetékala na povrch fasády (foto 08).

07

08

U severovýchodní stěny přístavby je plocha se zámkovou dlažbou. Úroveň této plochy je o cca 20 cm výše, než úroveň dlážděné plochy před domem. V sondě provedené do vyvýšené dlážděné plochy v blízkosti jižního rohu domu se potvrdilo, že navýšení je způsobeno existencí betonové základové desky.

Betonová deska, která na severovýchodní a severozápadní straně významně přesahuje půdorys přístavby, dokonale zadržuje na svém povrchu dešťovou vodu. Tato voda může pronikat pod i nad vodorovnou hydroizolaci. V zadní části domu se na desce hromadí značné množství vody, její zdroje jsou uvedeny výše. Vinou sklonu povrchu základové desky se voda snadno šíří v půdorysu přístavby, popřípadě se v prohlubních nerovného povrchu staré základové desky hromadí. Voda proniklá na vodorovnou hydroizolaci vzlínala do zdiva. Vlhnutí zdiva bylo nejspíš po určitý čas skryto povrchovou úpravou provedenou ze sádrokartonových desek nalepených PU lepidlem. Pohyb vody po hydroizolaci vyvolával obavy, že vodou mohla být zasažena i tepelná izolace pod podlahou.

Vlhnutí stěn sklepa, které bylo známo již z doby před rekonstrukcí, souvisí se založením domu v nepropustné zemině. Voda stékající po povrchu svažitého terénu nebo těsně pod ním proniká do zásypů kolem suterénních stěn a hromadí se tam. Suterén je nejspíš bez hydroizolace, nebo tato je dožilá. Voda pak prosakuje do stěn.

09

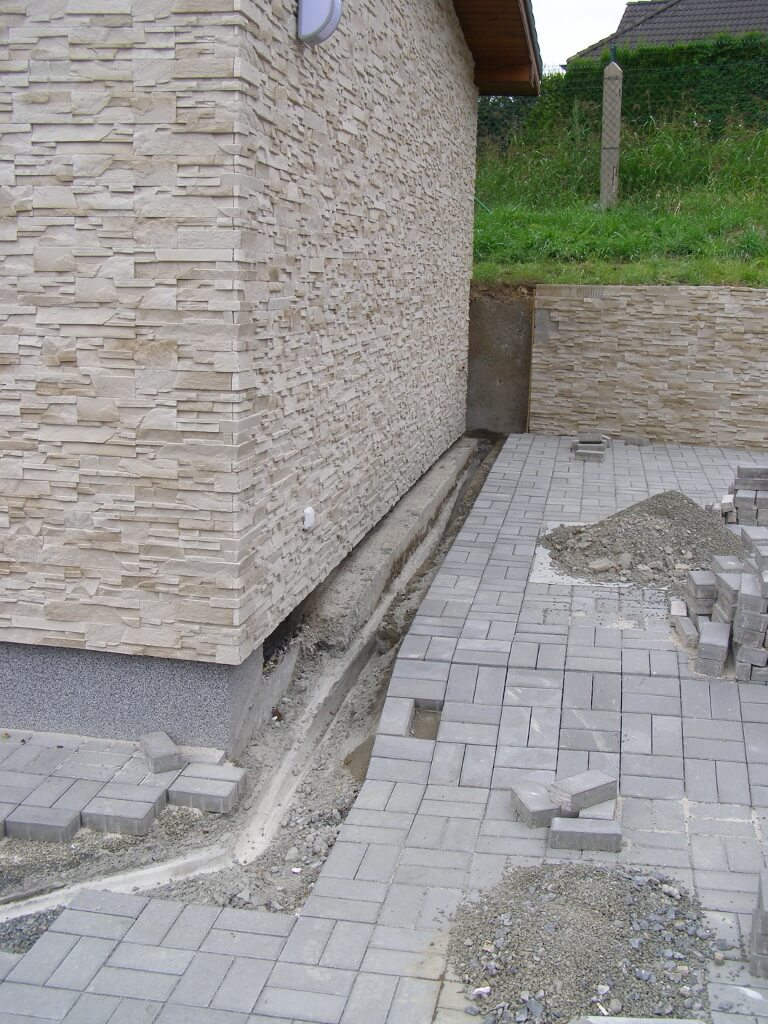

Vzhledem k rozhodující příčině vlhkostních poruch bylo doporučeno co nejdříve eliminovat vliv staré základové desky, tedy cca 10 cm od obvodu domu proříznout starou základovou desku a v desce vybourat žlábek široký cca 30 cm (foto 09). Ponechaný okraj desky v kontaktu s domem byl upraven seříznutím tak, aby měl sklon alespoň 15 ° do žlábku.

Bylo také doporučeno přerušit novou opěrnou stěnu v okolí rohu přístavby. Ukázalo se, že její funkci může lokálně převzít stará opěrná stěna. Mezery mezi starou a novou stěnou na krajích vybouraného otvoru se pak zazdily.

Zešikmený okraj staré desky a bok žlábku na straně k domu bylo doporučeno u stěny stojící jen na základové desce obložit tepelnou izolací z XPS pro snížení rizika namrzání zeminy pod okrajem základu. Dále se vytvořilo betonové dno žlábku podélně spádované k napojení na jímku kanalizace. Dno má příčný profil soustřeďující tok vody.

Pro vyloučení rizika pronikání vody na vodorovnou hydroizolaci se doporučilo provést svislou asfaltovou hydroizolaci na patě pórobetonové stěny vedenou až do žlábku. K tomu bylo nutné dočasně odstranit část zateplení stěny, začistit povrchy, které budou podkladem pro hydroizolaci, a opatřit je penetračním nátěrem. Hydroizolace se nakonec provedla z vyztužené asfaltové stěrky.

Další doporučení se týkala realizace žlábku: vložit drenážní perforovanou hadici, žlábek zasypat praným říčním kamenivem frakce 16-32 mm a pod povrch zásypu vložit filtrační textilie. Textilie je jakási z nouze ctnost, s ohledem na hloubku žlábku a úrovně terénu, která má usnadnit nezbytné pravidelné čištění žlábku. Na pozemku přece jen hrozí splavování jílu a hlíny a zanášení spadaným listím.

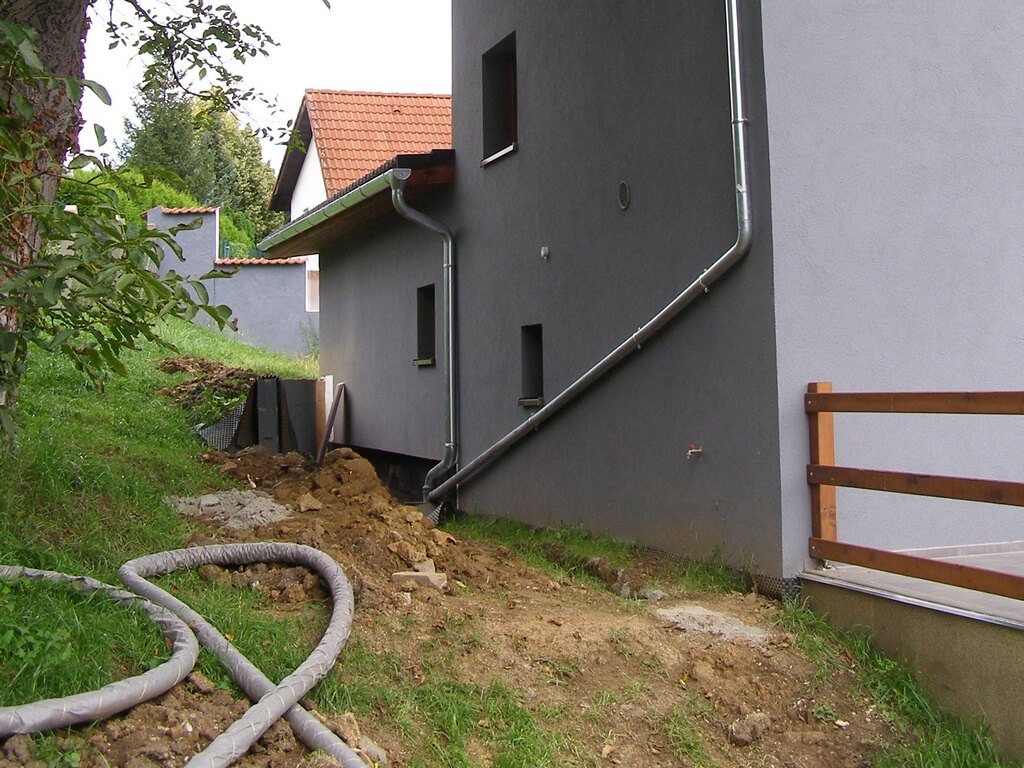

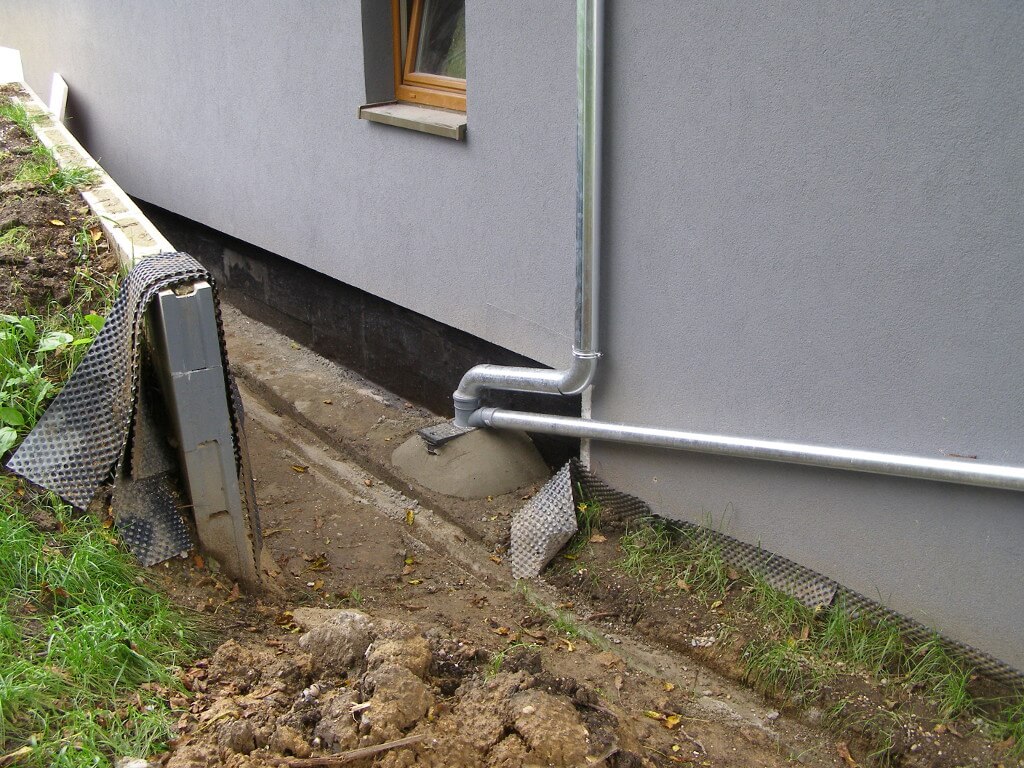

Také bylo třeba opravit podokapní žlaby a svodové potrubí (foto 10 a 11). Ve svahu se má ještě zřídit povrchový sběrný žlábek nad opěrnou stěnou, který by zachytil a odvedl vodu z terénu nad domem.

10

11

Ve sklepě se doporučilo odstranit SDK, podél stěn zřídit sběrné žlábky zaústěné do jímky osazené čerpadlem s alespoň plovákovým spínačem, zajistit přímé větrání sklepa a pro vysychání temperovat vnitřní vzduch. Pro větrání se nabízelo provést větrací otvory ve vstupních dveřích a zprovoznit nepoužívaný komínový průduch, popřípadě vstup do průduchu osadit ventilátorem.

Úspora z využití staré desky se nekonala. Naopak vznikla rizika pozdějších poruch. Příklad nám dobře připomíná, že máme tvarovat základy, a to v jakékoli výškové úrovni tak, aby se na nich nemohla hromadit voda.
