Aplikace
Hlavní střecha má tvar kopule. Nosná ocelová konstrukce je složená z 42 dilatačně oddělených segmentů (Obr. 1). Na obvodu kopule se střecha zvedá vysokým protispádem k obvodu objektu, vzniká tak kruhové úžlabí. Na dně úžlabí byl původně proveden odvodňovací žlab z masivního plechu. S využitím zažitého názvosloví se dá označit jako mezistřešní.
Právě tento původní žlab byl elegantně využit pro pojistné odvodnění střechy. Vzhledem k významu vnitřních prostor je výhodné řešit ochranu těchto prostor i konstrukce stavby s co nejvyšší spolehlivostí. Tvar střechy, sklony střešních ploch a existence původního žlabu k tomu vytvářely vhodné podmínky.
Při úvahách o spolehlivosti hydroizolace se lze inspirovat ve směrnici ČHIS 01: Hydroizolační technika - ochrana staveb a konstrukcí před nežádoucím působením vody a vlhkosti. Jedna z možností jak zvýšit spolehlivost ochrany stavby před vodou je navržení pojistného odvodnění střechy. Dle ČSN 73 1901-1 je pojistná hydroizolační vrstva definována jako vrstva, která chrání stavební konstrukci před vodou v případě, že dojde k poruše hlavní hydroizolační konstrukce. Pro tuto vrstvu je mimo jiné stanoven požadavek na její samostatné odvodnění. Funkce pojistné hydroizolační vrstvy byla přidělena nově realizované parozábraně. Její samostatné odvodnění bylo zajištěno napojením na původní žlab. Ten byl zakryt tak, aby nad ním mohla být realizována nová tepelněizolační vrstva, ale zároveň aby do něj stekla případná voda proniklá na parozábranu / pojistnou hydroizolaci. Vzhledem ke sklonům střešních ploch se spolehlo na pohyb této vody pod tepelnou izolací bez drenážní vrstvy.
Nová skladba střechy byla navržena s dostatečným zateplením pro snížení energetické náročnosti. S využitím spádových tepelněizolačních dílců byl nový povrch střechy nad původním úžlabím tvarován tak, aby se voda bez rizika tvorby louží dostala k bodovým vtokům.

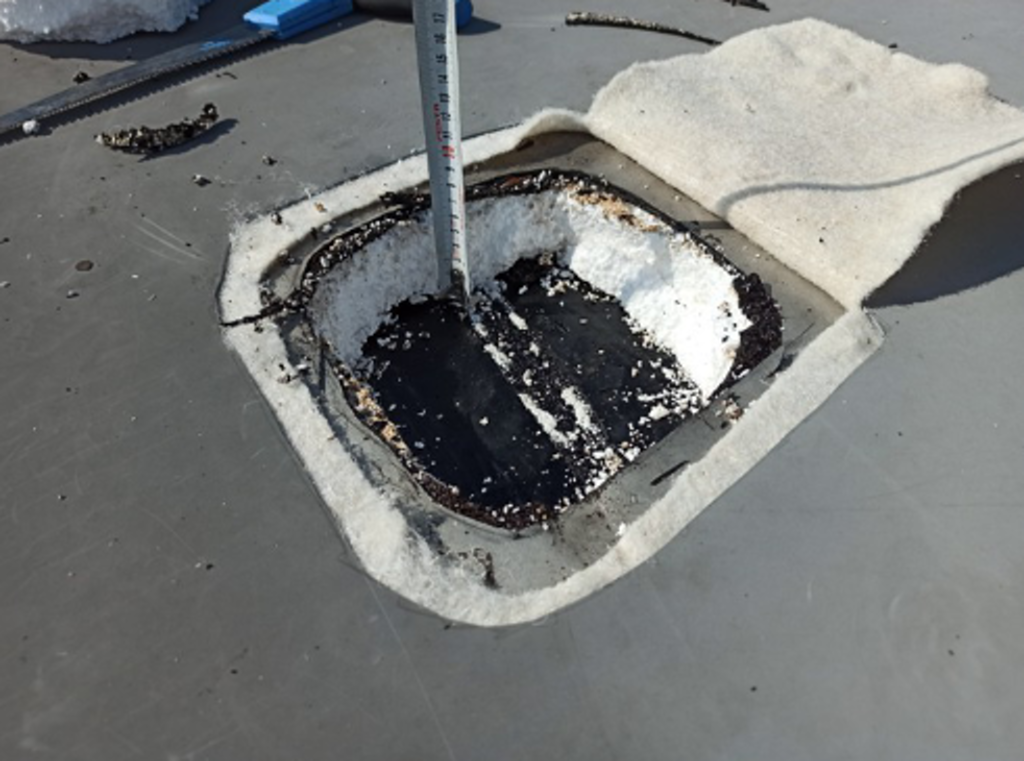

Původní skladba střechy dle sondy provedené společností DEKPROJEKT pro zpracování odborného posudku v říjnu 2022 (Obr. 3):
hydroizolační folie z měkčeného PVC tl. 1,5mm bez výztužné vložky,
separační textilie,
hydroizolační folie z EPDM,
2x oxidovaný asfaltový pás,
desky z expandovaného polystyrenu s nakašírovaným asfaltem (Polsid),
litý asfalt,
trapézový plech zakrytý rovnými pláty plechu.
Nová skladba střechy:
hydroizolace z PVC fólie DEKPLAN 76S tl.1,5mm,
tepelněizolační vrstva Combiroof 180 (2 x 30mm desky MW + 2 x 60mm desky EPS 100)
parozábrana a pojistná hydroizolace ze samolepicího SBS modifikovaného asfaltového pásu s nosnou hliníkovou vložkou s rounem ze skleněných vláken Aluplan AL E FR KSK
původní nosná ocelová konstrukce opláštěná trapézovým a tabulovým plechem
V rámci demontáží byl obnažen ocelový masivní tabulový plech, jenž byl přinýtovaný na původní TR plechy. Bylo rozhodnuto o jeho ponechání ve skladbě.

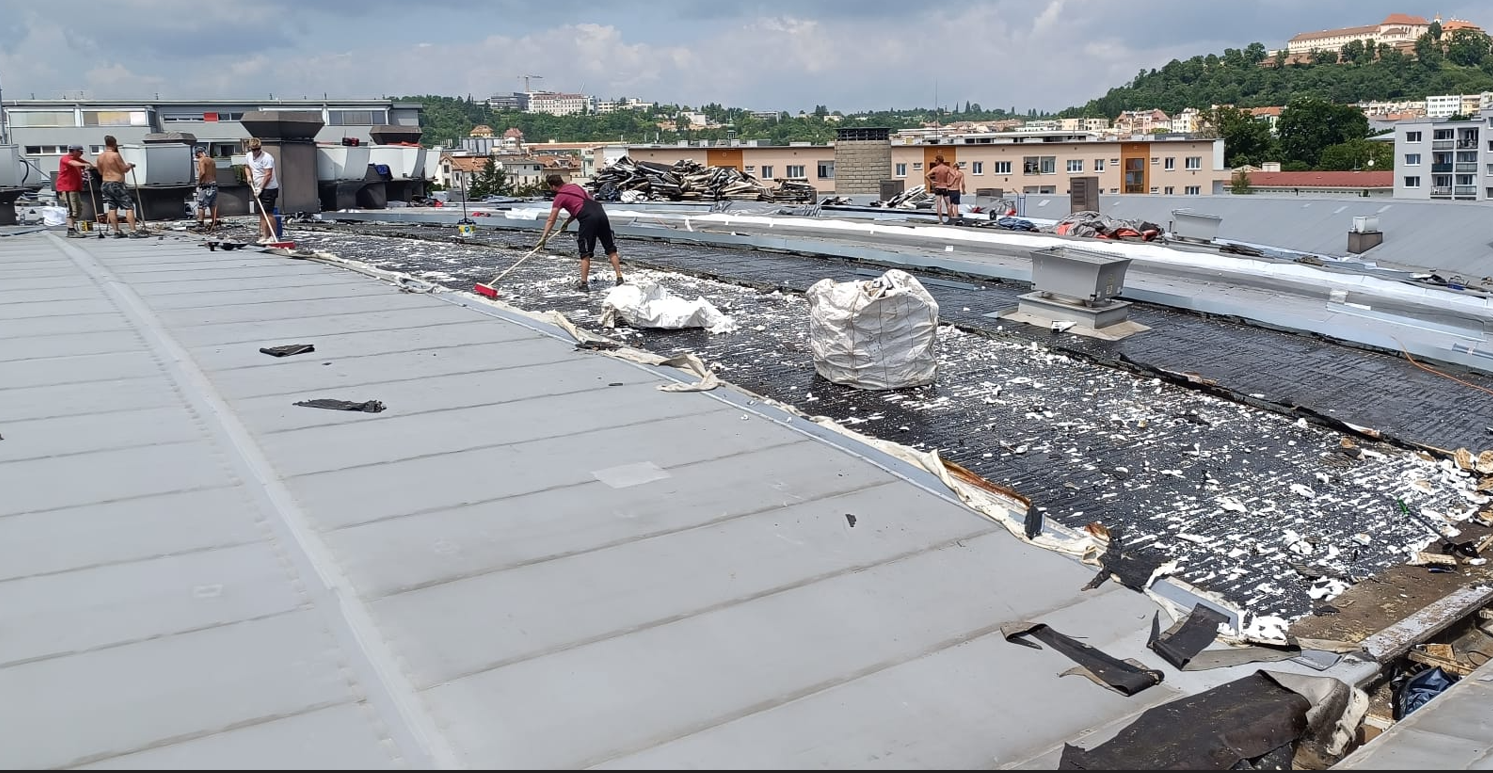

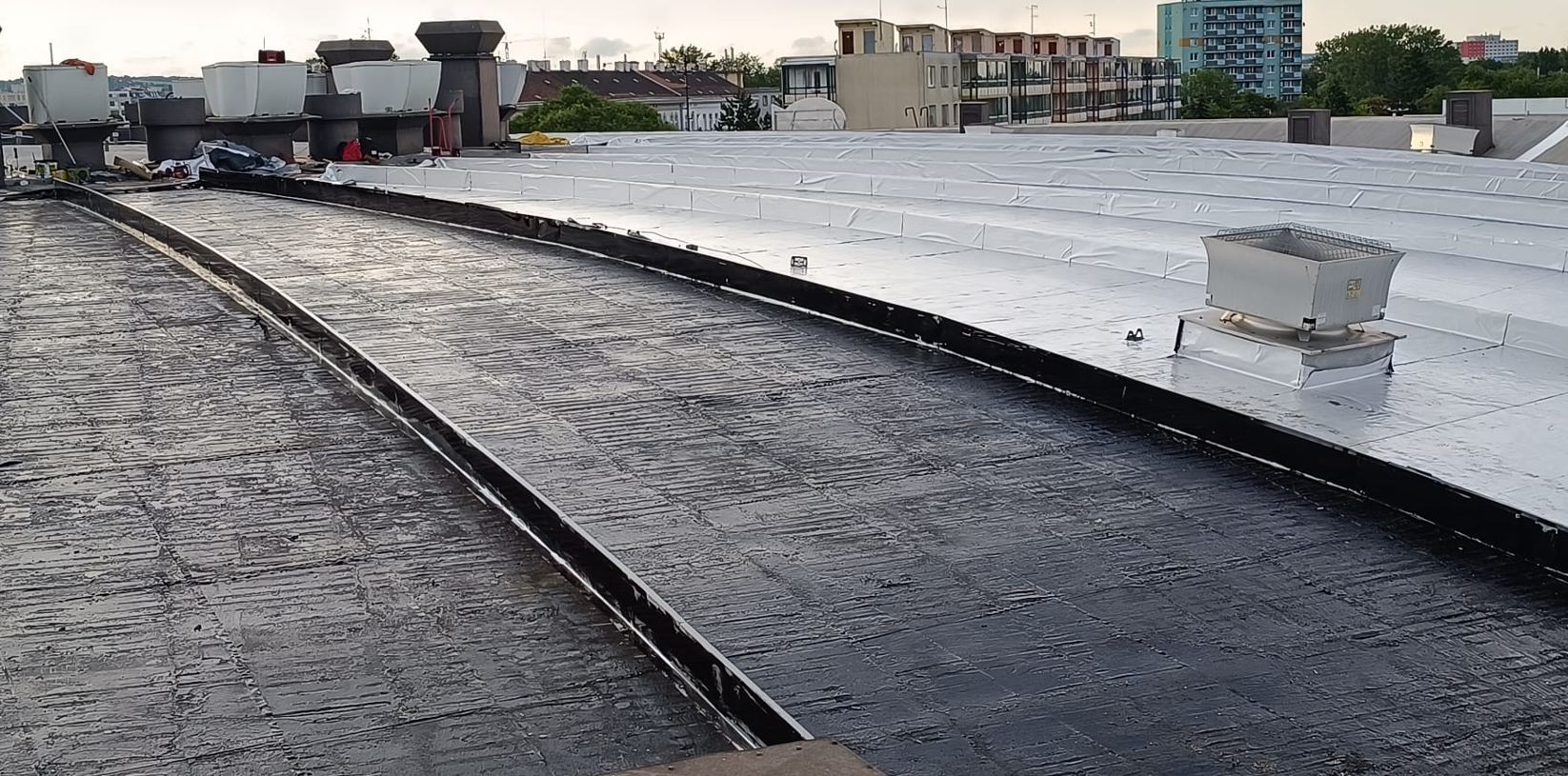

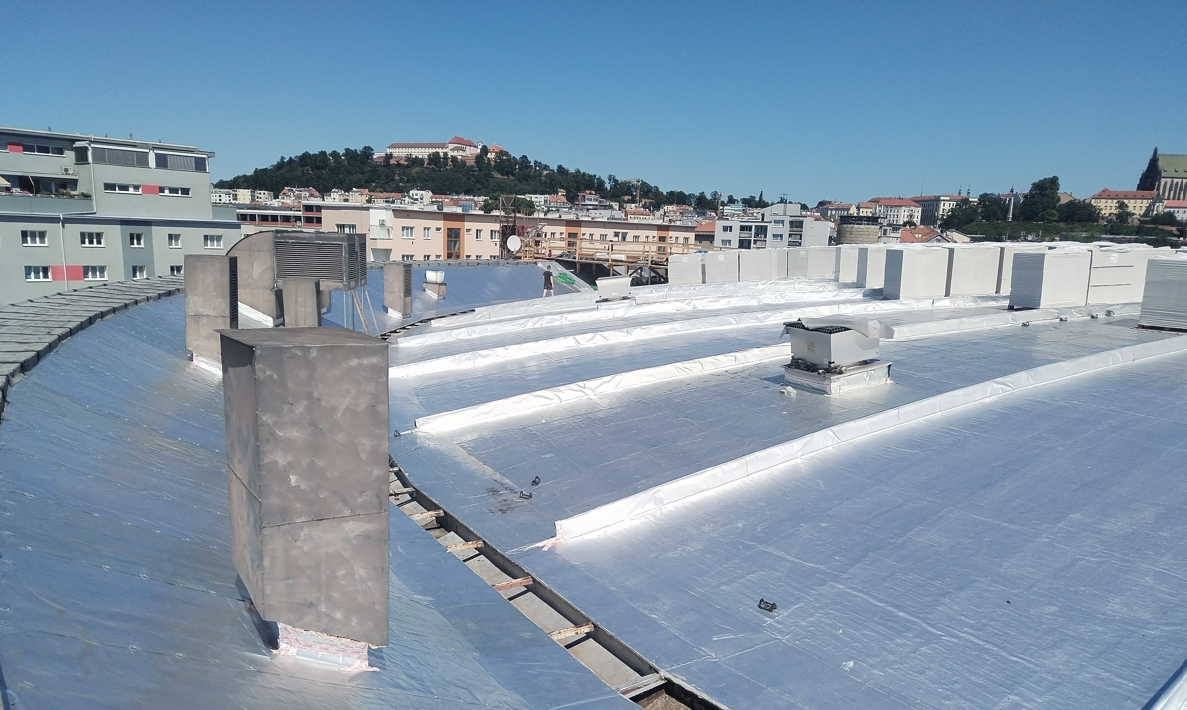

Následně proběhlo nalepení nového asfaltového pásu s nízkým požárním zatížením. Práce postupovaly v etapách vždy po ucelených plochách jednotlivých segmentů, aby se zamezilo zatečení do objektu haly při případném dešti. Na strmých částech střechy bylo nutné stabilizovat i tento asfaltový pás (Obr. 5, 6).
Po provedení parotěsnicí vrstvy se začalo pracovat s původním odvodněním v podobě mezistřešního žlabu.

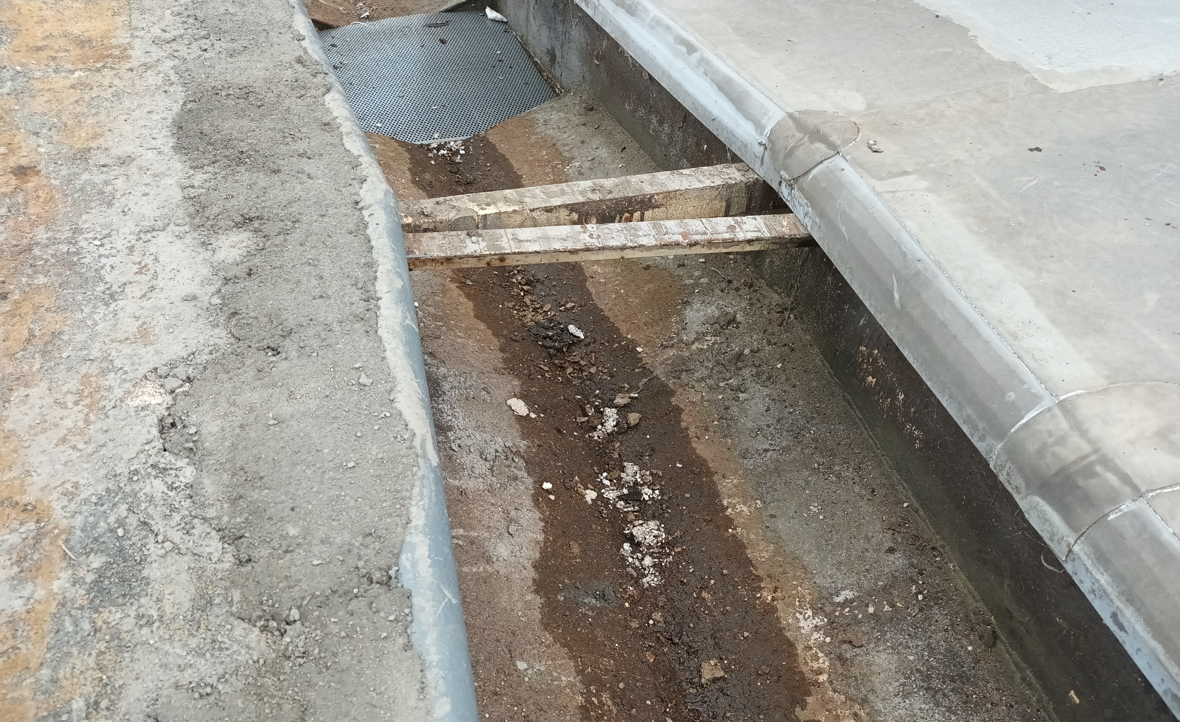

Jeho demontáž by byla neproveditelná a nabízelo se využít ho ke zvýšení spolehlivosti hydroizolační ochrany v případě selhání hlavní hydroizolační vrstvy. Bylo rozhodnuto o jeho ponechání a opravě (Obr. 7). Povrch žlabu byl vybroušen a opatřen PU nástřikem, který v horní hraně navazoval na asfaltový pás (Obr. 8). Horní hrany vymezují ocelové trubky, na kterých byl původní pozinkovaný rošt.
Do dna pojistného žlabu byly umístěny vpusti se zpětnou klapkou, aby v případě vzdutí vody v kanalizaci nedošlo k zaplavení žlabu a případná vzdutá voda vytekla vtoky až na nový povrch střechy.
Navázání plochy střechy na žlab bylo v původním stavu řešeno betonem. Při demontáži starých vrstev se ale zjistilo, že se beton rozpadá. Byl odstraněn a aby se stavba vyhnula technologické přestávce při zrání nového betonu, byl nahrazen plechem. Žlab se následně zaklopil novým ocelovým roštem, který sloužil jako pevný podklad pro další skladbu střechy (Obr. 11).

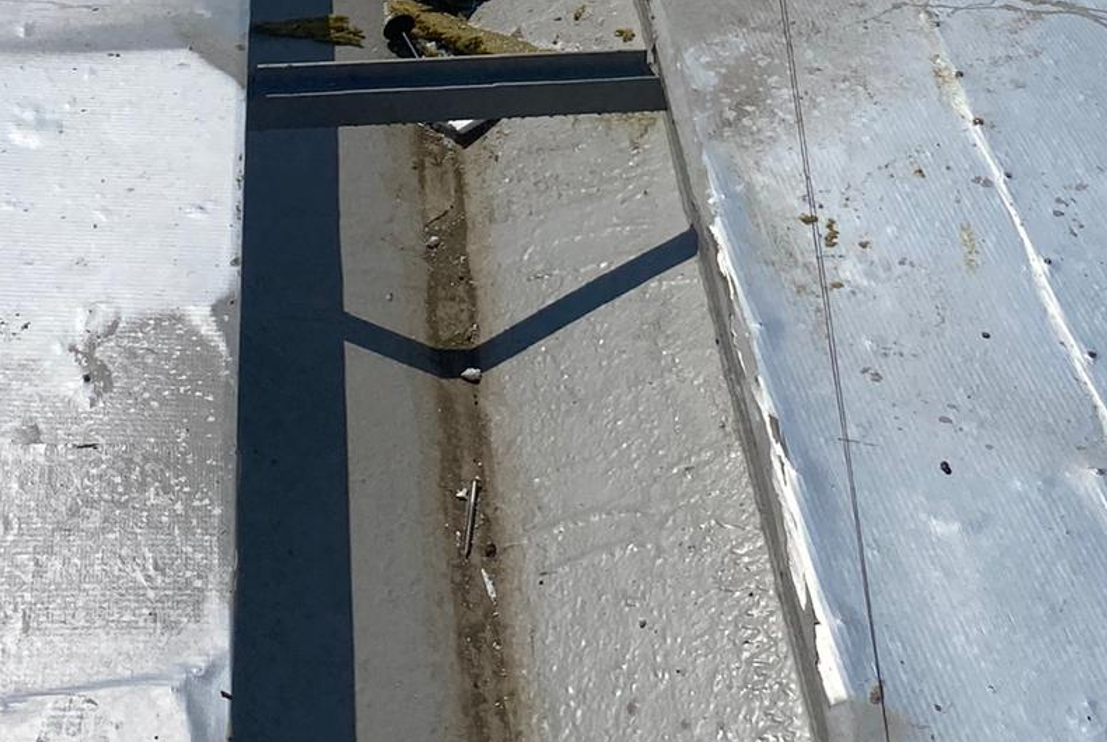

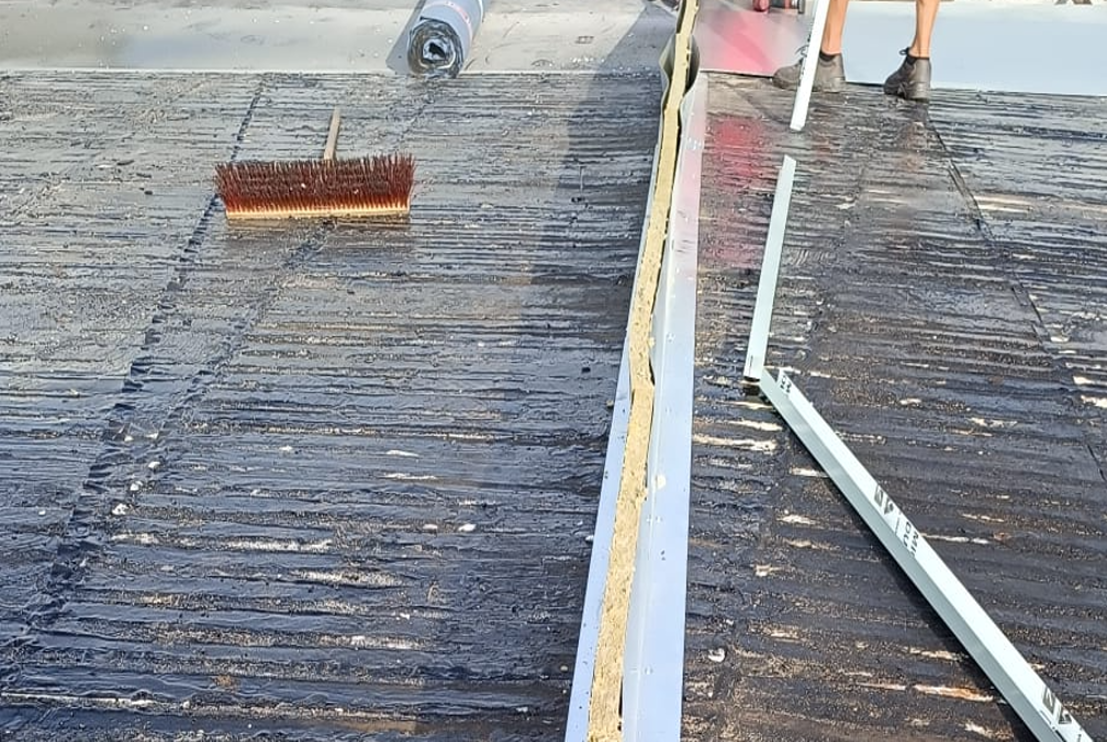

Jednotlivé segmenty střechy jsou vzájemně oddilatovány. Dilatační spára se musela promítnout i do nového střešního pláště. Na okrajích segmentů se připevnily L profily, meziprostor se vyplnil minerální vatou a shora se nasadil profil tvaru U z poplastovaného plechu (Obr. 13).

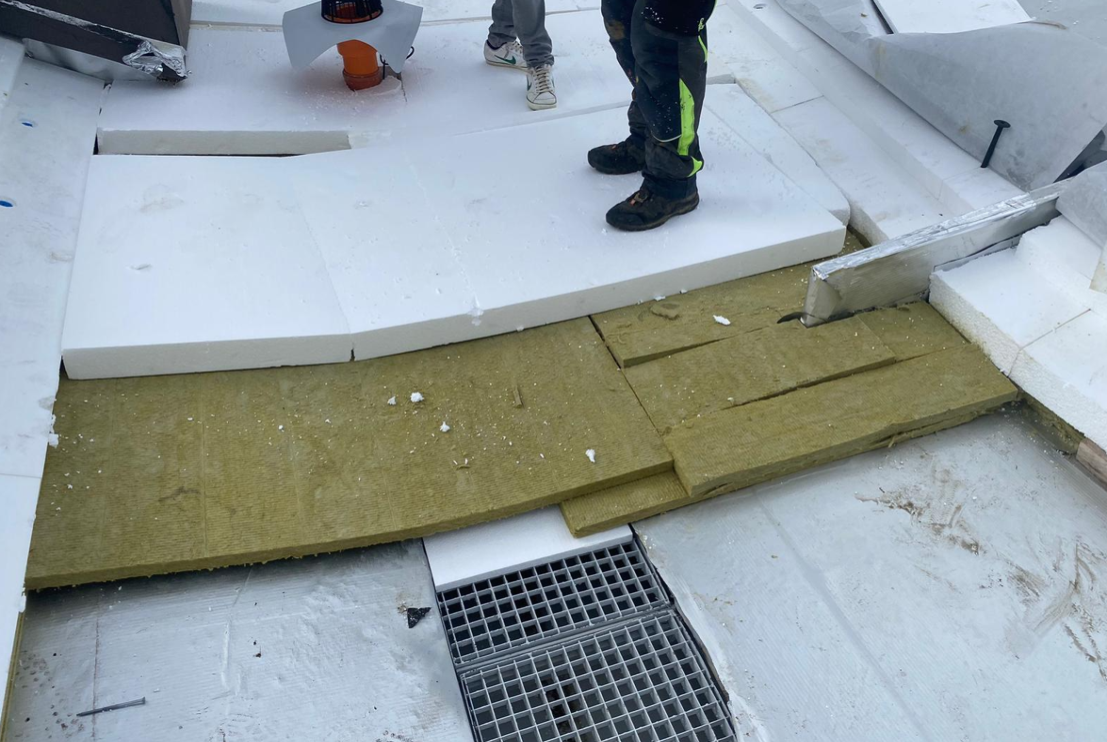

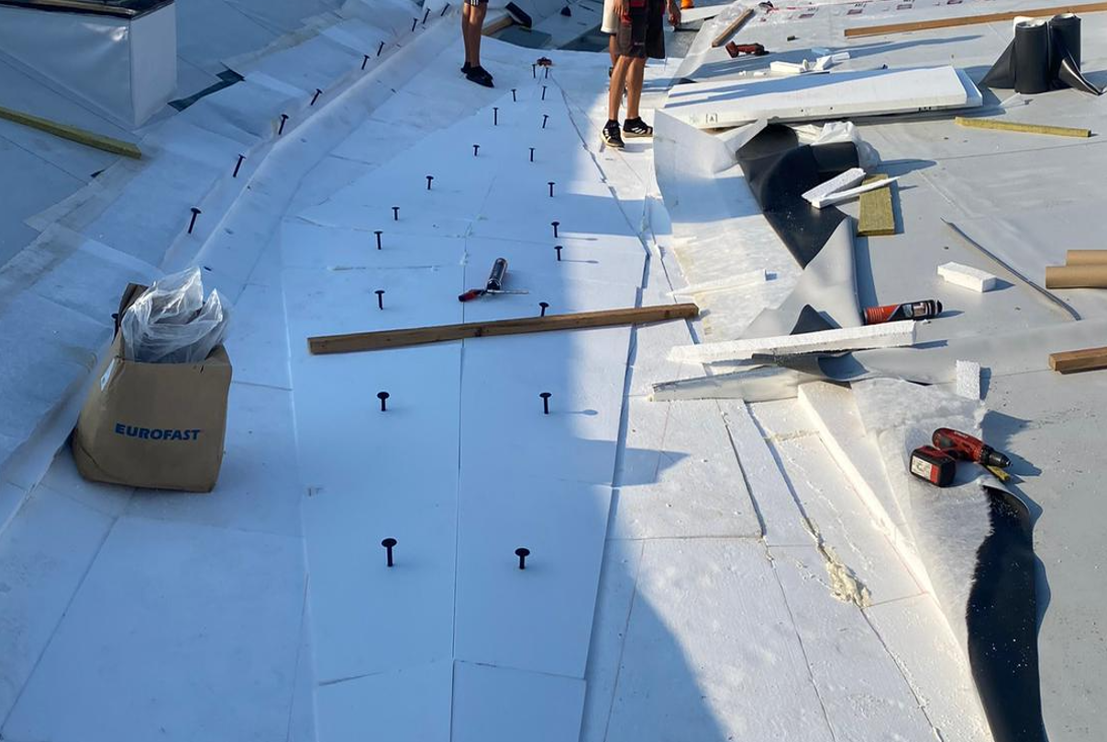

Následně už mohlo dojít na pokládku tepelné izolace, jež byla tvořena kombinovanou skladbou minerální vaty a EPS. V úžlabí se zrealizovaly tzv. „rozháňky“ mezi jednotlivými vtoky pro zajištění plynulého odtoku vody (Obr. 9,12).

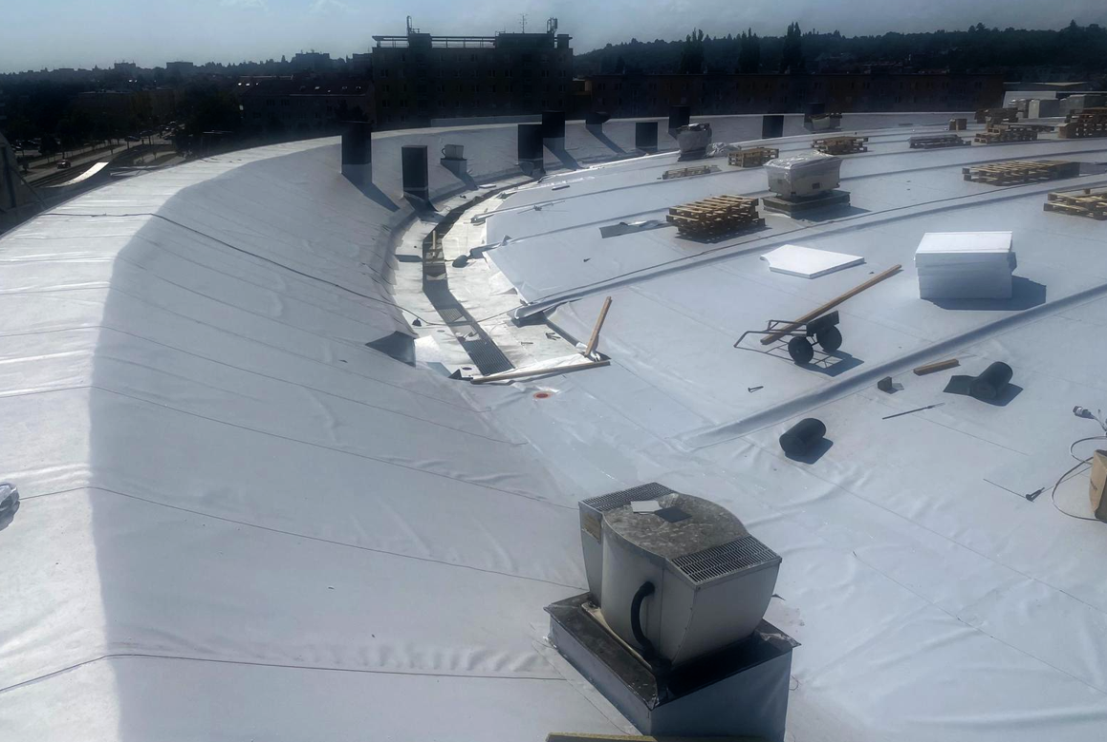

Na tepelnou izolaci se položila separační vrstva. Pro zvýšení požární bezpečnosti se použila textilie ze skleněných vláken. Pak mohlo dojít na realizaci PVC folie. Vzhledem k nepravidelnému tvaru segmentů se zvolil klad folie rovnoběžně se žlabem, takže přířezy folie se postupně k vrcholu kupole zkracovaly. Vše se řezalo na míru.
Technickým řešením, tvarem i rozměry se jednalo o poměrně složitou střechu pro realizaci. Realizační firma však odvedla skvělou práci a zakázka dopadla dobře. Podařilo se dobře využít i části původní skladby a v průběhu realizace vymyslet řešení pojistného odvodnění, které vede k vyšší spolehlivosti ochrany stavby před vodou.
